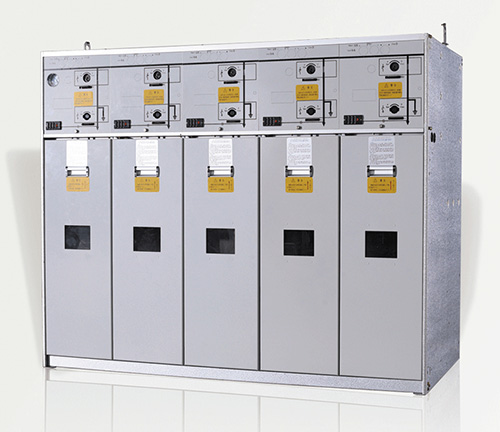

ELE-12(24)型SF6气体绝缘开关柜

20世纪九十年代以来，随着城市化进程的加快和供配电可靠性要求的不断提高，城市架空线路逐步向地下电缆线路改造，集中式户内开闭所逐步被分布式户外环网开关柜代替。SF6气体绝缘环网开关设备（也称SF6充气柜、C-GIS）以其不受高海拔、凝露、污秽、小动物及化学物质等外界环境影响、体积小、免维护等有点，在城市化商业中心、工业集中区、机场、高速公路等供电可靠性要求较高的配电系统中，得到了广泛的应用。它既可可户内或户外单独使用，也可集成于高低压预装式变电站内。

ELE系列SF6气体绝缘环网开关设备全面引进欧洲先进的生产设备及制造技术，实现本地生产，大大降低了制造成本，缩短了交货周期ELE系列产品推出后深受用户好评。

功能特点：

1)、安全的全绝缘、全密封设计

ELE系列开关设备的一次带电部分，即母线与 高压开关的活动部件均密封在不锈 钢板焊接而成的SF6气箱之中 ；ELE系列开关设备安装了符合 DIN 47636标准的连接套 管，可通过全绝缘、全密封 、全屏蔽型可分离连接器 （ 电缆接头 ） 与迸出线电缆连 接，气箱防护等级达到 IP67 ，气箱外零部件经特殊设计和表面处理，具备短时抗洪水 和抗凝露功能。

2)、标准的模块化设计

包括负荷开关单元模块 C和N、负荷开关＋熔断器组合电器单元模块 T、断路器单 元模块V和Vo、每线分段开关单元模块S、D、Vs、Vo、计量单元模块M、母线PT单元 模块P、电缆馈线单元模块B等， 不同模块可任意组合形成共箱式SFs环网柜。

3）灵活的扩展化设计

ELE系列开关设备可以由各种标准模   块组合成共箱式不可扩展的 固定型SF6环网 柜 （ ELE-F ） ，也可以将不同模块组合设计成可扩展单元（ ELE-E ）还可以将单个模块设计成可扩展单元模块 ，通过专用的母线连续件，实现 多样化的单元组合．最大限度满足中国各地方复杂多样的供自己电设计方案。
